２００７ｙマスタングGTのLEDテールを加工
2014年09月15日
マスタングGT コンバーチブル
LEDテールのバックランプをシグナルに加工
まずはプラグ交換をして・・・
引き続きミッションOILの交換
V8 4.6LのエンジンOIL交換

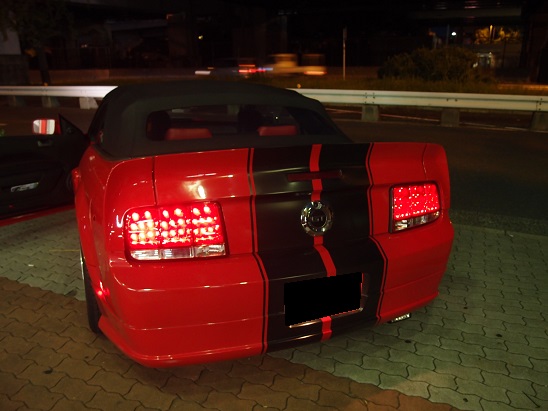

現在はスモールはRED

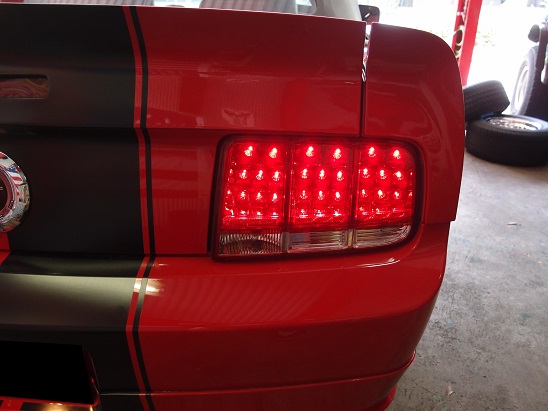

ブレーキを踏むと明るく２段階に光ります

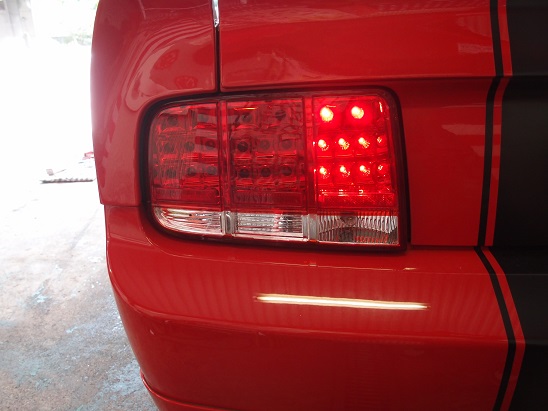

シグナルを出すと端の２つが点灯します
同じくREDカラーです
もちろん検査は不可です
しかもLEDテールです！
一番内側の透明部分がバックランプです
これを加工してシグナルに変更します
・・・・・・ってか？
左側２つ点灯不良してますよ~！
これも点検しないと・・・
で・・・色々調べましたが
配線がグチャグチャで何が何か・・・
ブレーキを踏むとちゃんと点灯します
なのでLEDテールの不良では無いようです
作業に必要な部品は
バックランプをシグナルにする為に
?T-16バルブ アンバー又はLEDT-16アンバーが必要です
?シグナルをリヤテールに小細工しなければいけません
?ハイフラキャンセラー左右で２個
配線６ｍ
タップやギボシ両面テープ
その他色々
そしてバックランプを別に１つ増設します
バンパー下に取り付けします
LEDクリスタルバックランプ１個
追加で抵抗が必要です
もともとバックランプだった部分をシグナルにって
簡単に考えているとハイフラに悩まされます
シグナル＆ストップは同じ線で来ていますのでご注意
さらにシグナル配線は数本有りますので注意
見えにくいですが右下に吊り下げ用の
汎用LEDバックランプを増設
LEDバックランプも簡単には点灯してくれませんので
くれぐれもご注意くださいね
一瞬点灯しますが直ぐ消えます
一人では確認できません
なので
点灯していないと思ってしまいます
研電で電気を点検しても電気が流れてません
なので・・・
バックに鏡か何かをSETして目視出来るように
作業をお勧めします
点灯不良を起こしていた左側のポジションですが
なんとか点灯させました・・・めちゃくちゃな配線処理でした
配線をすべて引き直しして
キャンセラーでハイフラを処理して
LEDテールじゃ無ければ作業も簡単なのですが
これくらいの年式や車両になると・・・
ボディーコンが絡んで来ますので
簡単には作業が進みません
一度電圧変動を起こすと
電流がカットされ電気が流れて来ません
更には車両の半分 すべて電流カットが入ります
そうです・・・シグナルは勿論でません
ハザード 左右のいずれか片側すべて出ません
下手するとポジションも同じ様になります
なので・・・困ったりする前に
GARAGE-ACTにご相談を！！！！
K様、この度はガレージアクトにご依頼頂き
誠にありがとうございます。
またのご来店スタッフ一同お待ちしております。
